鑄鐵平臺平面精度
發布時間：2015-04-20 作者：昌新量具 來源：昌新量具 點擊：513

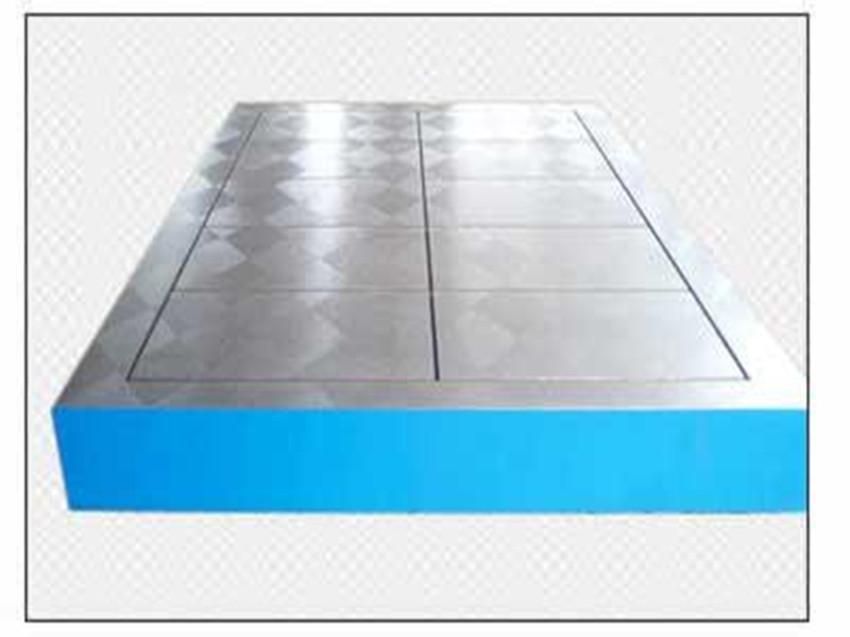

一：鑄鐵平臺平面精度的標準：
一、鑄鐵平板鏟刮面要平整，光滑，研點均布，鏟點在隨機抽樣中研點在邊長為25MM*25MM的方框內達到8～12個點。刮油槽深度、曲線符合要求。這一工序用邊長為25*25MM的方框檢驗。
二、刮鏟面保證平整、在1000MM縱向，橫向上≤0.03MM/1000MM。這一工序用平尺、水平儀檢驗。
三、各運動導軌之間的配合間隙任意一點≤0.05MM（塞尺插入深度≤20MM）。且滑動平穩，不許阻止抖動。這一工序用塞尺檢驗。
四、單個導軌面直線度≤0.03/1000MM。這一工序用平尺，水平儀，百分表檢驗。
五、雙導軌面的平面度≤0.02/300MM。這一工序用平尺，水平儀檢驗。
六、兩組導軌間的垂直度≤0.03/1000MM。這一工序用角尺，塞尺，百分表檢驗。
七、雙平面導軌的直線度≤0.03/1000MM。這一工序用百分表、平尺、水平儀檢驗。
八、所有導軌面在鏟刮完成后表面無鐵削、雜質、污垢、所有的導軌面均涂刷防銹油。這一工序用目測檢驗。
